Redondance Routeur avec HSRP

Objectif

L’objectif est de configurer deux routeurs pour qu’ils fonctionnent comme une seule passerelle virtuelle. Si le routeur principal tombe en panne, le routeur de secours prend le relais instantanément, sans que les utilisateurs ne s’en rendent compte.

Contexte et Justification

Dans une architecture classique, la passerelle par défaut est un point unique de défaillance (SPOF). Si elle meurt, tout le réseau est coupé d’Internet.

• Analogie : C’est comme un avion avec un pilote et un copilote. Les passagers (les paquets) parlent au « cockpit » (adresse virtuelle). Si le pilote s’évanouit, le copilote prend les commandes immédiatement. Les passagers ne savent pas qui pilote, tant que l’avion vole.
• Fonctionnement : Les routeurs s’envoient des « Hello » toutes les 3 secondes. Si le secours ne reçoit plus de nouvelles du principal (après 10s), il devient actif.

Concepts Clés : VIP, Priorité et Préemption

IP Virtuelle (VIP) : C’est une adresse IP « fantôme » partagée par les deux routeurs. C’est cette adresse que l’on configure comme passerelle sur les PC.

Priorité : La valeur par défaut est 100. Celui qui a la plus haute priorité devient le routeur Active. L’autre devient Standby.

Préemption : C’est l’option « retour du roi ». Si le routeur principal redémarre après une panne, il doit reprendre son rôle de chef. Sans préemption, il reste en secours.

Topologie et Plan d’Adressage

Scénario : Deux routeurs (R-MASTER et R-BACKUP) sont connectés au même switch LAN. Le réseau LAN est 192.168.1.0 /24.

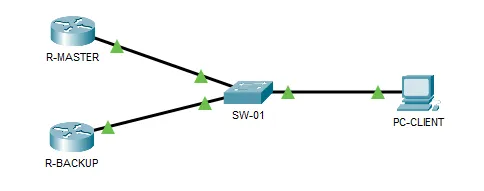

Figure 1 · Topologie et Plan d'Adressage

Configuration

Configuration de R-MASTER

Justification : On configure l’IP virtuelle, on augmente la priorité pour forcer l’élection, et on active la préemption.

1. Entrez dans l’interface connectée au LAN.
2. Définissez l’IP virtuelle (standby 1 ip).
3. Augmentez la priorité à 150.
4. Activez la préemption.

R-MASTER(config)# interface g0/0
R-MASTER(config-if)# ip address 192.168.1.1 255.255.255.0
R-MASTER(config-if)# standby 1 ip 192.168.1.254
R-MASTER(config-if)# standby 1 priority 150
R-MASTER(config-if)# standby 1 preempt

Figure 2 · Configuration HSRP de R-MASTER

Configuration de R-BACKUP

Justification : On configure la même IP virtuelle. On laisse la priorité par défaut (100).

1. Entrez dans l’interface connectée au LAN.
2. Définissez l’IP virtuelle (standby 1 ip).
3. Activez la préemption.

R-BACKUP(config)# interface g0/0
R-BACKUP(config-if)# ip address 192.168.1.2 255.255.255.0
R-BACKUP(config-if)# standby 1 ip 192.168.1.254
R-BACKUP(config-if)# standby 1 preempt

Figure 3 · Configuration HSRP de R-BACKUP

Vérifications

La commande reine : Tapez show standby brief sur les deux routeurs.

Résultat attendu sur R-MASTER :

Figure 4 · R-MASTER en état Active

Résultat attendu sur R-BACKUP :

Figure 5 · R-BACKUP en état Standby

Test de panne :

1. Lancez un ping -t 192.168.1.254 depuis le PC.
2. Débranchez le câble ou éteignez l’interface de R-MASTER.
3. Observez : quelques paquets peuvent être perdus pendant la bascule, puis le ping reprend.

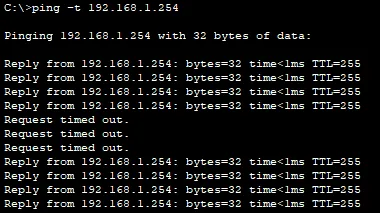

Figure 6 · Ping continu pendant la bascule

4. Rallumez l’interface de R-MASTER (no shutdown). Grâce à la préemption, il doit reprendre la main (vérifiez avec show standby brief).

Dépannage

Les deux routeurs sont « Active » (split-brain) :

• C’est le pire scénario (conflit d’IP). Cela arrive si les routeurs ne reçoivent pas les « Hello » de l’autre.
• Vérifiez la connectivité switch entre les deux routeurs.
• Vérifiez qu’aucune ACL ne bloque le trafic Multicast (HSRP version 1 utilise 224.0.0.2, la version 2 utilise 224.0.0.102).

L’IP virtuelle ne répond pas :

• Vérifiez que l’IP virtuelle est bien dans le même sous-réseau que les IP physiques.

Pas de retour sur le master après une panne :

• Avez-vous oublié la commande standby 1 preempt sur le master ? Sans elle, il ne reprendra jamais sa place après un redémarrage.

Conseils et Bonnes Pratiques

HSRP Interface Tracking (niveau avancé mais vital) :

• Problème : Si le câble LAN du master fonctionne mais que son câble WAN (Internet) est coupé, HSRP pense que tout va bien et continue d’envoyer le trafic au master… qui le jette.
• Solution : Configurer le « tracking » : « si mon interface WAN tombe, baisse ma priorité de 60 points ».
• Commande (sur le master) : standby 1 track Serial0/0/0 60.

Version HSRP :

• Par défaut, c’est la version 1. Si vous utilisez de l’IPv6, il faut passer en version 2 (standby version 2).
