Configuration des Sites et de la Réplication AD

Introduction

Cette procédure décrit la configuration de la topologie physique d’Active Directory sous Windows Server 2025 : sites, sous-réseaux, liens de sites, coût, intervalle de réplication et serveurs tête de pont. Elle explique le rôle du KCC et la vérification de la réplication avec repadmin.

Le périmètre couvre un domaine lab.local réparti sur deux sites. La réplication de SYSVOL et le dépannage approfondi des erreurs de réplication sont traités dans des procédures dédiées.

Contexte et Justification

À l’installation, Active Directory place tous les contrôleurs dans un site unique nommé Default-First-Site-Name. Tant que l’entreprise occupe un seul bâtiment, ce comportement convient. Dès qu’un second site est relié par un lien WAN, il pose trois problèmes.

• Les postes de l’agence peuvent s’authentifier auprès d’un contrôleur du siège à travers le WAN, ce qui ralentit l’ouverture de session et l’application des GPO.
• La réplication intra-site, prévue pour un réseau local rapide, sature le lien WAN par des notifications fréquentes et non compressées.
• Les services qui s’appuient sur la notion de site (DFS Namespaces, Exchange, localisation du catalogue global) orientent mal les clients.

Déclarer les sites et leurs sous-réseaux permet aux clients de trouver un contrôleur proche. Les liens de sites donnent à l’administrateur le contrôle du coût, de la fréquence et des horaires de la réplication entre sites.

Concepts Clés

Site. Ensemble de sous-réseaux IP bien connectés entre eux. Un site est un objet de la partition de configuration, répliqué dans toute la forêt.

Sous-réseau. Préfixe IP associé à un site. Un client détermine son site à partir de son adresse IP et du sous-réseau correspondant. Une adresse qui n’appartient à aucun sous-réseau déclaré est signalée dans le journal %SystemRoot%\debug\netlogon.log avec la mention NO_CLIENT_SITE.

Lien de sites. Objet reliant deux sites ou plus, avec un coût, un intervalle et une planification. Sans lien, deux sites ne répliquent pas. Le lien par défaut DEFAULTIPSITELINK a un coût de 100 et un intervalle de 180 minutes.

Coût. Valeur relative qui oriente le choix du chemin de réplication. Le KCC privilégie le chemin de coût cumulé le plus faible. Un lien rapide reçoit un coût bas, un lien de secours un coût élevé.

Intervalle de réplication. Fréquence, en minutes, à laquelle la réplication entre sites est tentée pendant les plages autorisées. La valeur minimale est 15 minutes.

Réplication intra-site et inter-site. Dans un site, la réplication est déclenchée par notification quelques secondes après une modification et n’est pas compressée. Entre sites, elle suit l’intervalle et la planification du lien et elle est compressée.

KCC (Knowledge Consistency Checker). Processus présent sur chaque contrôleur, exécuté par défaut toutes les 15 minutes. Il calcule les objets de connexion de la topologie de réplication. Dans un site, il construit un anneau. Entre sites, un contrôleur par site, l’ISTG (Inter-Site Topology Generator), calcule les connexions inter-sites.

Serveur tête de pont (bridgehead). Contrôleur qui réplique avec les autres sites pour une partition donnée. L’ISTG le choisit automatiquement, sauf si des têtes de pont préférées sont désignées.

Pont de liens de sites. Mécanisme de transitivité entre liens. Par défaut, l’option Bridge all site links est active sur le transport IP, ce qui rend tous les liens transitifs.

Transport IP et SMTP. Le transport IP (RPC sur IP) est le standard. Le transport SMTP ne réplique pas la partition de domaine et dépend du service SMTP, déprécié depuis Windows Server 2012. Il ne doit pas être utilisé dans un nouveau déploiement.

Prérequis

• Un compte membre de Enterprise Admins. Les sites sont stockés dans la partition de configuration de la forêt.
• La console Active Directory Sites and Services (dssite.msc) et le module PowerShell ActiveDirectory, via RSAT ou sur un contrôleur.
• Un plan d’adressage sans chevauchement entre sites (192.168.10.0/24 et 192.168.20.0/24 dans ce lab).
• Une connectivité routée entre les deux sous-réseaux, avec les flux AD ouverts (DNS 53, Kerberos 88, RPC 135 et plage dynamique 49152 à 65535, LDAP 389, SMB 445, GC 3268).
• SRV-DC-03 installé sous Windows Server 2025 avec l’adresse 192.168.20.10, ou prêt à être promu dans Site-Agence.
• Une réplication saine avant modification (repadmin /replsummary sans échec).

Points de Vigilance

Déclarez les sous-réseaux avant de promouvoir un contrôleur distant. Un contrôleur promu sans sous-réseau correspondant est placé dans un site par défaut, et les clients de l’agence s’authentifient au siège. Le site et le sous-réseau doivent exister avant la promotion.

Couvrez toutes les plages clientes. Une plage oubliée (VPN, Wi-Fi invités, VLAN de téléphonie) produit des clients sans site. Ils utilisent alors un contrôleur quelconque, parfois distant. Surveillez netlogon.log et l’événement 5807 du journal Système des contrôleurs.

Un site sans contrôleur n’est pas une erreur. Un site peut ne contenir que des clients. Les clients sont alors orientés vers le site de moindre coût qui héberge un contrôleur, selon la couverture automatique de site.

Ne désignez pas de tête de pont préférée sans redondance. Si une tête de pont préférée est déclarée et devient indisponible, l’ISTG ne bascule pas vers un autre contrôleur pour cette partition et la réplication inter-site s’arrête. Désignez au moins deux têtes de pont par site, ou laissez l’ISTG choisir.

Ne supprimez pas les objets de connexion générés sans comprendre la cause. Le KCC les recrée au cycle suivant. Une connexion créée manuellement n’est jamais supprimée par le KCC et fige la topologie.

Le transport SMTP est à proscrire. Il est déprécié, ne réplique pas la partition de domaine et dépend d’un service SMTP lui-même déprécié.

Un intervalle trop court sur un WAN faible sature le lien. À l’inverse, un intervalle long retarde la propagation des désactivations de comptes et des changements de GPO. Choisissez l’intervalle en fonction du débit réel et des exigences de sécurité.

Choix Architecturaux & Alternatives

Quand créer un site

Créez un site pour chaque emplacement relié au reste du réseau par un lien significativement plus lent ou moins fiable que le réseau local, ou dont les clients doivent être servis par un contrôleur local. Un site n’a de sens pour l’authentification que s’il héberge un contrôleur, mais il peut aussi servir à la localisation de services (DFS, catalogue global) sans contrôleur.

Ne créez pas de site pour chaque VLAN d’un même bâtiment. Des sous-réseaux reliés en réseau local appartiennent au même site, sinon la réplication inter-site ralentit inutilement la convergence.

Alternatives et comparatif

Impact des choix

• Disponibilité. Un contrôleur par site garantit l’authentification locale. La couverture automatique de site oriente les clients d’un site sans contrôleur vers le site le plus proche selon les coûts.
• Performance. La compression inter-site réduit fortement le volume transféré. Un intervalle de 15 à 30 minutes convient à un WAN moderne. La notification de changement sur un lien (option USE_NOTIFY) rapproche le comportement de l’intra-site.
• Sécurité. Un intervalle court propage plus vite la désactivation d’un compte. Les têtes de pont préférées permettent de limiter les flux RPC inter-sites à quelques contrôleurs filtrés.
• Exploitation. Laisser le KCC gérer la topologie est la règle. Chaque dérogation (tête de pont préférée, connexion manuelle, pont désactivé) doit être documentée.

Méthode 1 : Configuration via la Console Sites et services Active Directory (dssite.msc)

Renommer le Site par Défaut

1. Ouvrez dssite.msc avec un compte Enterprise Admins.
2. Dépliez Sites, faites un clic droit sur Default-First-Site-Name > Renommer, puis saisissez Site-Siege.

Créer le Site de l’Agence

1. Faites un clic droit sur Sites > New Site.
2. Name : Site-Agence.
3. Sélectionnez le lien DEFAULTIPSITELINK dans la liste, puis cliquez sur OK. Il sera remplacé par un lien dédié, puis supprimé.

Créer les Sous-réseaux

1. Faites un clic droit sur Sites > Subnets > New Subnet.
2. Prefix : 192.168.10.0/24. Sélectionnez Site-Siege, puis OK.
3. Répétez avec 192.168.20.0/24 associé à Site-Agence.
4. Dans les propriétés de chaque sous-réseau, renseignez le champ Location (par exemple Siège et Agence).

Créer le Lien de Sites

1. Dépliez Inter-Site Transports, faites un clic droit sur IP > New Site Link.
2. Name : SL-Siege-Agence. Ajoutez Site-Siege et Site-Agence, puis OK.
3. Ouvrez les propriétés du lien :
   • Cost : 100 ;
   • Replicate every : 30 minutes ;
   • Change Schedule : conservez la disponibilité permanente, ou bloquez les heures de sauvegarde si le WAN est saturé.
4. Supprimez DEFAULTIPSITELINK : faites un clic droit dessus > Delete, puis confirmez. Seul le nouveau lien porte alors la réplication.

Activer la Notification de Changement sur le Lien (optionnel)

1. Dans le menu Affichage, activez Fonctionnalités avancées.
2. Ouvrez les propriétés de SL-Siege-Agence > onglet Attribute Editor.
3. Modifiez l’attribut options à la valeur 1 (USE_NOTIFY), puis OK.

Placer les Contrôleurs dans leur Site

1. SRV-DC-03 promu après la création du sous-réseau est placé automatiquement dans Site-Agence.
2. Si SRV-DC-03 a été promu avant, ouvrez Site-Siege > Servers, faites un clic droit sur SRV-DC-03 > Move, puis sélectionnez Site-Agence.

Désigner des Têtes de Pont Préférées (optionnel)

1. Ouvrez Site-Siege > Servers > SRV-DC-01 > Propriétés.
2. Dans Transports available for inter-site data transfer, sélectionnez IP, cliquez sur Add pour le placer dans This server is a preferred bridgehead server for the following transports.
3. Répétez pour SRV-DC-02, afin de garder deux têtes de pont au siège.

Recalculer la Topologie et Forcer la Réplication

1. Ouvrez Site-Agence > Servers > SRV-DC-03 > NTDS Settings.
2. Faites un clic droit sur NTDS Settings > All Tasks > Check Replication Topology. Le KCC recalcule les connexions.
3. Actualisez la vue, faites un clic droit sur une connexion générée automatiquement > Replicate Now.

Méthode 2 : Configuration via PowerShell

Variables

$configNC = (Get-ADRootDSE).configurationNamingContext

Renommer le Site par Défaut et Créer le Site de l’Agence

$siteDefaut = Get-ADReplicationSite -Identity "Default-First-Site-Name"
Rename-ADObject -Identity $siteDefaut.DistinguishedName -NewName "Site-Siege"

New-ADReplicationSite -Name "Site-Agence" -Description "Agence, lien WAN"

Créer les Sous-réseaux

New-ADReplicationSubnet -Name "192.168.10.0/24" -Site "Site-Siege"  -Location "Siège"
New-ADReplicationSubnet -Name "192.168.20.0/24" -Site "Site-Agence" -Location "Agence"

Créer le Lien de Sites

New-ADReplicationSiteLink `
    -Name "SL-Siege-Agence" `
    -SitesIncluded "Site-Siege","Site-Agence" `
    -Cost 100 `
    -ReplicationFrequencyInMinutes 30 `
    -InterSiteTransportProtocol IP

# Supprimer le lien par défaut (un lien doit contenir au moins deux sites)
Remove-ADReplicationSiteLink -Identity "DEFAULTIPSITELINK" -Confirm:$false

# Optionnel : notification de changement sur le lien
Set-ADReplicationSiteLink -Identity "SL-Siege-Agence" -Replace @{options=1}

Déplacer un Contrôleur dans son Site

Get-ADDomainController -Identity "SRV-DC-03" | Move-ADDirectoryServer -Site "Site-Agence"

Désigner des Têtes de Pont Préférées (optionnel)

$transportIP = "CN=IP,CN=Inter-Site Transports,CN=Sites,$configNC"

foreach ($dc in "SRV-DC-01","SRV-DC-02") {
    $serveur = "CN=$dc,CN=Servers,CN=Site-Siege,CN=Sites,$configNC"
    Set-ADObject -Identity $serveur -Add @{bridgeheadTransportList=$transportIP}
}

Recalculer la Topologie et Répliquer

repadmin /kcc SRV-DC-03
repadmin /syncall SRV-DC-03 /AdeP

Vérifications

Sites et sous-réseaux : Get-ADReplicationSite -Filter * | Select-Object Name et Get-ADReplicationSubnet -Filter * | Select-Object Name,Site listent les deux sites et leurs préfixes.

Lien de sites : Get-ADReplicationSiteLink -Filter * -Properties Cost,ReplicationFrequencyInMinutes,SitesIncluded affiche SL-Siege-Agence avec un coût de 100 et un intervalle de 30 minutes.

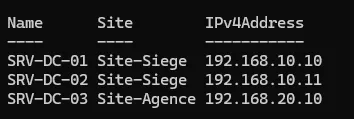

Placement des contrôleurs : Get-ADDomainController -Filter * | Select-Object Name,Site,IPv4Address place SRV-DC-01 et SRV-DC-02 dans Site-Siege et SRV-DC-03 dans Site-Agence.

Figure 1 · Résultat de la commande.

Site d’un client : sur un poste de l’agence, nltest /dsgetsite retourne Site-Agence et nltest /dsgetdc:lab.local retourne SRV-DC-03.

Connexions générées : Get-ADReplicationConnection -Filter * | Select-Object Name,ReplicateFromDirectoryServer,ReplicateToDirectoryServer montre des connexions entre SRV-DC-03 et une tête de pont du siège.

Têtes de pont : repadmin /bridgeheads liste les têtes de pont actives de chaque site.

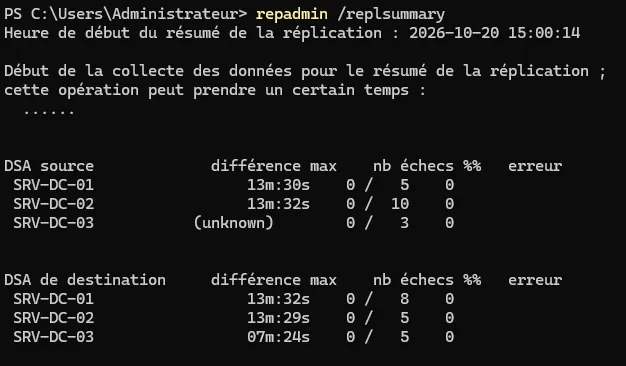

État de la réplication : repadmin /replsummary ne présente aucun échec, et Get-ADReplicationFailure -Target "lab.local" -Scope Domain ne retourne aucune entrée.

Figure 2 · Etat de la réplication.

Propagation : créez un utilisateur de test sur SRV-DC-01, puis vérifiez sa présence sur SRV-DC-03 après l’intervalle du lien, ou immédiatement après repadmin /syncall SRV-DC-03 /AdeP.

Dépannage

« Les clients de l’agence s’authentifient au siège » : le sous-réseau du client n’est pas déclaré ou est associé au mauvais site. Consultez netlogon.log sur SRV-DC-03 et SRV-DC-01 à la recherche de NO_CLIENT_SITE, corrigez le sous-réseau, puis lancez nltest /dsgetsite sur le poste après un ipconfig /renew ou un redémarrage.

« Aucune connexion n’existe entre les sites » : aucun lien ne relie les deux sites, ou l’option Bridge all site links est désactivée sans pont adapté. Vérifiez les liens avec Get-ADReplicationSiteLink -Filter *, puis relancez repadmin /kcc. Un événement 1311 du KCC dans le journal Directory Service signale une topologie inter-site incomplète.

« La réplication inter-site s’est arrêtée après une panne de SRV-DC-01 » : SRV-DC-01 était la seule tête de pont préférée du siège. Ajoutez SRV-DC-02 comme tête de pont préférée, ou supprimez les désignations pour rendre la main à l’ISTG.

« repadmin /showrepl signale l’erreur 1722 (RPC server is unavailable) » : le pare-feu bloque la plage RPC dynamique ou le port 135 entre les sites, ou la résolution DNS du partenaire échoue. Testez avec Test-NetConnection SRV-DC-01 -Port 135 depuis SRV-DC-03 et Resolve-DnsName SRV-DC-01.lab.local.

« Les modifications mettent plusieurs heures à atteindre l’agence » : le site est encore rattaché au seul lien DEFAULTIPSITELINK (180 minutes), ou la planification du lien bloque la plage horaire. Vérifiez l’intervalle et la planification de SL-Siege-Agence.

Conseils et Bonnes Pratiques

Laisser le KCC construire la topologie. Les connexions manuelles et les têtes de pont figées sont des exceptions documentées. Le KCC recalcule et répare la topologie toutes les 15 minutes.

Déclarer toutes les plages IP. Incluez les plages VPN, Wi-Fi et DHCP de chaque site dans les sous-réseaux. Une revue mensuelle de netlogon.log détecte les oublis.

Nommer les objets de façon explicite. Utilisez des préfixes stables (Site-, SL-) et le champ Location des sous-réseaux. La topologie reste lisible dans dssite.msc comme dans les scripts.

Adapter le coût au débit réel. Un lien principal à 100 et un lien de secours à 200 orientent la réplication sans intervention lors d’une panne.

Documenter la topologie dans un script. Conservez les commandes PowerShell de création des sites, sous-réseaux et liens. Elles servent de référence et permettent de reconstruire la configuration dans le lab.

Superviser la réplication. Planifiez un repadmin /replsummary quotidien ou une collecte de Get-ADReplicationFailure vers l’outil de supervision, avec alerte au-delà d’un écart supérieur à deux intervalles de réplication.
