ACLs (Standard et Étendues)

Objectif

L’objectif est de sécuriser le réseau en filtrant le trafic. Nous allons définir quelles communications sont autorisées et quelles communications sont interdites entre les VLANs.

Contexte et Justification

Sans ACL, un routeur laisse tout passer (c’est son métier de router). Or, en entreprise, le service Comptabilité ne doit pas être accessible par le Wi-Fi Invité, et les étudiants ne doivent pas accéder à l’interface d’administration des serveurs.

Analogie : Le routeur sans ACL est un simple carrefour routier. Le routeur avec ACL devient un poste de douane. Le douanier (l’ACL) inspecte chaque véhicule (paquet) et décide : « Toi tu passes », « Toi tu fais demi-tour ».

Concepts Clés : Standard vs Étendues

Type	Numéros	Filtrage basé sur	Placement
Standard	1 – 99	Adresse IP source uniquement	Le plus près possible de la destination
Étendue	100 – 199	Source, destination, protocole et port	Le plus près possible de la source

: ACL standard et étendue

Refus implicite : À la fin de chaque liste, il y a une règle invisible qui dit « interdire tout le reste ». Si vous n’autorisez pas explicitement le trafic, il sera bloqué.

Topologie et Plan d’Adressage

Scénario : Un routeur central (R-CORE) gère trois zones :

VLAN 10 (ADMIN) : Les employés de confiance.
VLAN 20 (INVITES) : Le Wi-Fi visiteurs (ne doit accéder qu’au serveur web en interne).
VLAN 30 (SERVEURS) : Contient un serveur web et un serveur de fichiers.

Équipement	Interface	IP / Masque	Description
R-CORE	G0/0.10	192.168.10.254 /24	Passerelle ADMIN
	G0/0.20	192.168.20.254 /24	Passerelle INVITES
	G0/0.30	192.168.30.254 /24	Passerelle SERVEURS
PC-STA	NIC	192.168.10.50 /24	PC stagiaire
SW01	NIC	/	Switch
SRV-WEB	NIC	192.168.30.50 /24	Serveur Web
AP-Invites	NIC	/	Wi-Fi Invités

Topologie et Plan d’Adressage

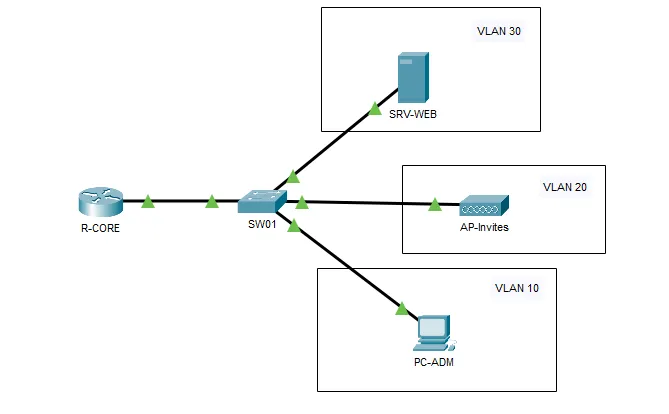

Figure 1 · Topologie et Plan d'Adressage

Procédure de Configuration

ACL Standard (Protection Simple)

Objectif : Empêcher totalement le PC d’un stagiaire (192.168.10.50) d’accéder au réseau des serveurs (VLAN 30).

Placement : Standard = près de la destination, donc sur l’interface du VLAN 30.

Créez la règle (refuser le PC, autoriser les autres) :

R-CORE(config)# access-list 10 deny host 192.168.10.50
R-CORE(config)# access-list 10 permit any

Figure 2 · ACL standard 10

Appliquez la règle sur l’interface de destination (en sortie vers le VLAN 30) :

R-CORE(config)# interface g0/0.30
R-CORE(config-subif)# ip access-group 10 out

Figure 3 · ACL 10 appliquée en sortie sur g0/0.30

ACL Étendue (Filtrage Précis)

Objectif : Les INVITES (VLAN 20) peuvent consulter le serveur web (HTTP/HTTPS), mais n’ont pas le droit de faire de ping ni de se connecter en SSH/FTP.

Placement : Étendue = près de la source, donc sur l’interface du VLAN 20, pour bloquer le trafic indésirable avant qu’il ne traverse le routeur.

Créez la règle 100 :

R-CORE(config)# access-list 100 permit tcp 192.168.20.0 0.0.0.255 host 192.168.30.50 eq 80
R-CORE(config)# access-list 100 permit tcp 192.168.20.0 0.0.0.255 host 192.168.30.50 eq 443

Figure 4 · ACL étendue 100

On autorise les ports 80 et 443. Tout le reste, y compris le ping, est bloqué par le refus implicite en fin de liste.

Appliquez la règle sur l’interface source (en entrée depuis le VLAN 20) :

R-CORE(config)# interface g0/0.20
R-CORE(config-subif)# ip access-group 100 in

Figure 5 · Application de l'ACL 100 en entrée

La capture montre l’interface g0/0.30 : appliquez bien l’ACL 100 sur la sous-interface des invités, g0/0.20, comme l’impose la règle de placement d’une ACL étendue.

Vérifications

Vérifier la configuration :

show access-lists : Affiche les règles et le nombre de fois qu’elles ont été déclenchées (« matches »).
show ip interface [interface] : Confirme si une ACL est appliquée en In ou Out.

Test de l’ACL Standard (Stagiaire) :

Depuis le PC stagiaire (192.168.10.50) : ping 192.168.30.50 -> Échec (Destination unreachable).
Depuis un autre PC Admin (ex : .51) : ping 192.168.30.50 -> Succès.

Test de l’ACL Étendue (Invités) :

Depuis le Wi-Fi invité : ouvrir le navigateur web vers 192.168.30.50 -> Succès (la page s’affiche).
Depuis le Wi-Fi invité : ping 192.168.30.50 -> Échec (Request timed out).

Dépannage

L’ordre des lignes est vital : Le routeur lit l’ACL de haut en bas. Dès qu’une condition est remplie, il s’arrête.

Erreur classique : Mettre un permit any au début. Résultat : tout passe, les lignes « deny » en dessous sont ignorées.

Problème de sens (In/Out) :

IN : Trafic qui entre dans le routeur (venant du câble).
OUT : Trafic qui sort du routeur (allant vers le câble).
Visualisez-vous à l’intérieur du routeur pour décider.

Conseils et Bonnes Pratiques

Utiliser des ACL nommées :

Plutôt que des numéros (10, 100), utilisez des noms. C’est plus facile à modifier (on peut supprimer une ligne spécifique sans tout réécrire).
Syntaxe : ip access-list extended <NOM>.

Utiliser la commande remark :

Ajoutez des commentaires dans vos ACL pour vous souvenir de leur but 6 mois plus tard.
Commande : access-list 100 remark <commentaire>.

Ne jamais s’enfermer dehors :

Si vous appliquez une ACL sur la ligne VTY (Telnet/SSH) pour l’administration à distance, assurez-vous d’autoriser votre propre IP en premier, sinon vous perdrez la main sur le routeur !

Procédures Liées

Configuration Initiale et Sécurisation d’un Routeur Cisco (Protéger l’accès d’administration par une ACL)
NAT Dynamique et PAT (Définir le trafic à traduire avec une ACL)
Routage Inter-VLANs avec un Routeur (Router-on-a-Stick) (Filtrer le trafic entre VLANs)
Configuration Initiale et Sécurisation d’un Switch Cisco (Sécurisation complémentaire côté commutation)
