NAT Dynamique et PAT

Objectif

L’objectif est de permettre à des centaines d’appareils privés (LAN) d’accéder à Internet en utilisant une seule adresse IP publique fournie par le FAI. Nous verrons aussi comment rendre un serveur interne accessible depuis l’extérieur (Port Forwarding).

Contexte et Justification

Les adresses IP privées (192.168.x.x, 10.x.x.x) sont « non routables » sur Internet. Si un paquet avec une adresse source 192.168.1.10 arrive sur Internet, il est immédiatement détruit.

Analogie : Le NAT fonctionne comme le standard d’une grande entreprise.

• Les employés (PC) ont des numéros internes (101, 102…).
• Quand ils appellent un client externe, le client voit s’afficher le numéro unique de l’accueil de l’entreprise (01.00.00.00.00).
• Quand le client rappelle, le standardiste (le routeur) regarde son carnet pour savoir à qui passer l’appel.

Concepts Clés : Inside, Outside et Overload

Inside / Outside : Il faut définir physiquement « qui est dedans » (réseau de confiance) et « qui est dehors » (Internet).

PAT (Port Address Translation) ou « Overload » : C’est la méthode la plus utilisée. Le routeur utilise son adresse IP publique unique et différencie les PC internes en leur attribuant un numéro de port unique (ex : PC1 sort avec le port 1025, PC2 avec le port 1026).

Static NAT (Network Address Translation) : Une traduction fixe « un pour un ». Utilisée pour publier un serveur web.

Topologie et Plan d’Adressage

Scénario : Sortie Internet d’un campus.

• R-EDGE : Le routeur qui fait le NAT.
• ISP (FAI) : Un routeur simulant Internet.
• LAN : Réseau interne (192.168.10.0 /24).
• SRV-WEB : Un serveur interne (192.168.10.100) qui doit être accessible depuis Internet.

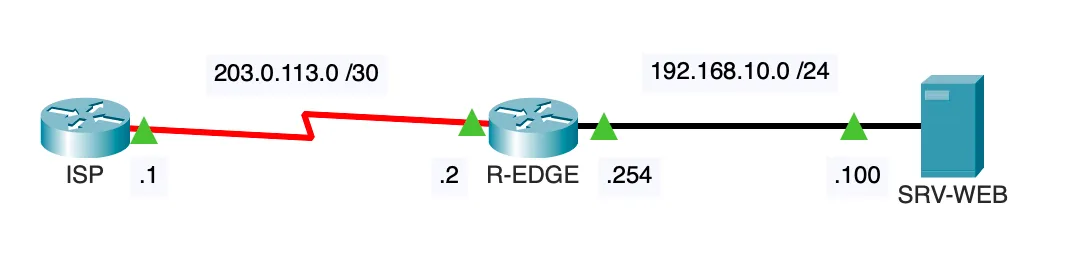

Figure 1 · Topologie et Plan d'Adressage

Configuration

Définition des Interfaces

Justification : Le routeur doit savoir dans quel sens faire la traduction. Si vous oubliez ça, rien ne marche.

1. Passez en mode de configuration globale.
2. Sur l’interface d’entrée (ici, GigabitEthernet0/0), entrez la commande ip nat inside.
3. Sur l’interface de sortie (ici, Serial0/0/0), entrez la commande ip nat outside.

R-EDGE(config)# interface g0/0
R-EDGE(config-if)# ip nat inside
R-EDGE(config-if)# exit
R-EDGE(config)# interface S0/0/0
R-EDGE(config-if)# ip nat outside
R-EDGE(config-if)# exit

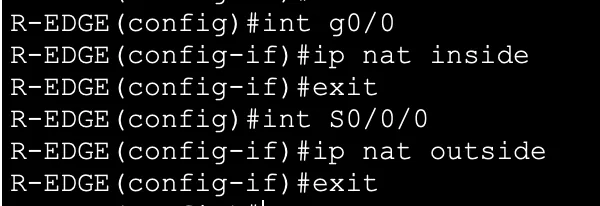

Figure 2 · Interfaces inside et outside

Création de l’ACL

Justification : On crée une ACL pour dire « seuls les hôtes du réseau 192.168.10.0 ont le droit d’être traduits ».

R-EDGE(config)# access-list 1 permit 192.168.10.0 0.0.0.255

Figure 3 · ACL des adresses à traduire

Configuration du PAT (Overload)

Justification : On lie l’ACL 1 à l’interface de sortie (Serial0/0/0) avec l’option overload (surcharge).

R-EDGE(config)# ip nat inside source list 1 interface S0/0/0 overload

Figure 4 · Règle PAT

Configuration du NAT Statique

Justification : On veut que si quelqu’un sur Internet tape l’IP publique 203.0.113.2 sur le port 80, cela arrive sur le serveur interne 192.168.10.100.

R-EDGE(config)# ip nat inside source static tcp 192.168.10.100 80 203.0.113.2 80

Figure 5 · Redirection de port vers SRV-WEB

Vérifications

Test de Sortie :

1. Depuis un PC, faites un ping 8.8.8.8.
2. Le ping doit réussir.

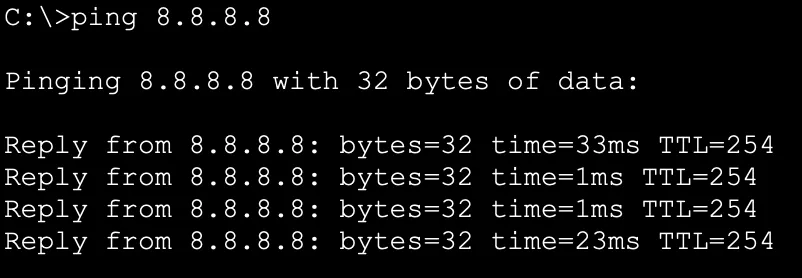

Figure 6 · Ping vers Internet depuis le LAN

Sur le routeur : tapez show ip nat translations.

• Inside Local : La vraie IP privée du PC (192.168.10.10).
• Inside Global : L’IP publique utilisée pour sortir (203.0.113.2).

Statistiques : show ip nat statistics vous montre combien de paquets ont été traduits.

Dépannage

Rien ne sort :

• Avez-vous bien mis ip nat inside sur le LAN et ip nat outside sur le WAN ?
• Le routeur a-t-il une route par défaut (ip route 0.0.0.0 0.0.0.0 S0/0/0) ? Le NAT traduit l’adresse mais ne fournit pas le chemin : il faut les deux.

L’ACL est fausse :

• Vérifiez show access-lists. Si le compteur « matches » reste à 0, c’est que l’ACL ne capture pas le trafic (mauvaise IP source ou mauvais masque).

Conflit de ports :

• Si vous faites du NAT Statique port 80, assurez-vous que le routeur lui-même n’utilise pas le port 80 pour sa propre administration web (ip http server).

Conseils et Bonnes Pratiques

Sécurité implicite :

• Le NAT agit comme un pare-feu basique « stateful ». Une machine sur Internet ne peut pas initier une connexion vers votre PC interne (car il n’y a pas d’entrée dans la table de traduction). Seul le trafic « retour » d’une demande interne est accepté (hors NAT statique).

Logging (Debug) :

• Pour voir le NAT en action en temps réel : debug ip nat.
• Attention : À n’utiliser qu’en laboratoire. Sur un gros réseau, cette commande peut crasher le routeur (trop de logs).

NAT Timeout :

• Les traductions dynamiques expirent après un certain temps d’inactivité (souvent 24h pour TCP, quelques minutes pour UDP). Cela permet de nettoyer la table en mémoire.
