Routage Dynamique avec EIGRP

Objectif

L’objectif est de configurer le protocole EIGRP pour permettre l’échange de routes dynamique entre plusieurs routeurs au sein d’un même Système Autonome (AS).

Contexte et Justification

EIGRP est un protocole hybride avancé (propriétaire Cisco à l’origine, maintenant ouvert).

• Analogie : Si OSPF est un GPS qui télécharge toute la carte de la ville (Link-State), EIGRP fonctionne par « bouche-à-oreille » de confiance (Distance Vector avancé). Chaque routeur dit à son voisin : « Je sais aller là-bas, suis-moi. »
• Avantage : Il est plus facile à configurer qu’OSPF et calcule instantanément des itinéraires de secours (Feasible Successors) grâce à son algorithme DUAL.

Concepts Clés : AS et Métrique

• Autonomous System (AS) : C’est le numéro d’identification de votre réseau EIGRP. Tous les routeurs doivent avoir le même numéro d’AS (ex : 10) pour communiquer.
• Wildcard Mask : Comme OSPF, EIGRP préfère les masques inversés (ex : 0.0.0.255 pour un /24).
• Métrique (K-Values) : EIGRP calcule la meilleure route en se basant sur la Bande Passante (vitesse du lien) et le Délai.

Topologie et Plan d’Adressage

Scénario : Trois agences doivent être reliées en boucle pour la tolérance aux pannes.

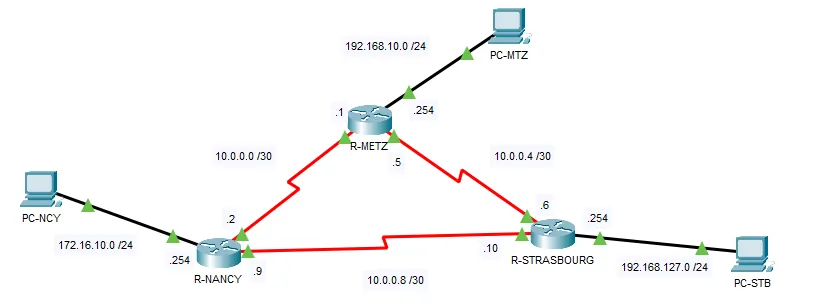

Figure 1 · Topologie et Plan d'Adressage

Procédure de Configuration

Règle d’Or

no auto-summary : Par défaut (sur les anciens IOS), EIGRP résume les réseaux à leur classe naturelle (ex : les liaisons 10.0.0.0/30, 10.0.0.4/30 et 10.0.0.8/30 sont annoncées comme un seul 10.0.0.0/8), ce qui pose problème avec des réseaux découpés. Il faut toujours désactiver cette fonction.

Configuration de R-METZ

1. Activez EIGRP avec le numéro d’AS (ici 10).
2. Désactivez le résumé automatique (no auto-summary).
3. Déclarez les réseaux (LAN + WANs).

R-METZ(config)# router eigrp 10
R-METZ(config-router)# no auto-summary
R-METZ(config-router)# network 192.168.10.0 0.0.0.255
R-METZ(config-router)# network 10.0.0.0 0.0.0.3
R-METZ(config-router)# network 10.0.0.4 0.0.0.3

Figure 2 · EIGRP sur R-METZ

Configuration de R-NANCY

1. Activez EIGRP avec le numéro d’AS (ici 10).
2. Désactivez le résumé automatique (no auto-summary).
3. Déclarez les réseaux (LAN + WANs).

R-NANCY(config)# router eigrp 10
R-NANCY(config-router)# no auto-summary
R-NANCY(config-router)# network 172.16.10.0 0.0.0.255
R-NANCY(config-router)# network 10.0.0.8 0.0.0.3
R-NANCY(config-router)# network 10.0.0.0 0.0.0.3

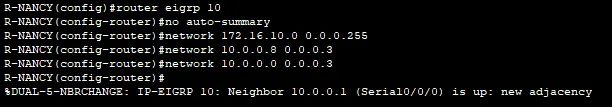

Figure 3 · EIGRP sur R-NANCY

Configuration de R-STRASBOURG

1. Activez EIGRP avec le numéro d’AS (ici 10).
2. Désactivez le résumé automatique (no auto-summary).
3. Déclarez les réseaux (LAN + WANs).

R-STRASBOURG(config)# router eigrp 10
R-STRASBOURG(config-router)# no auto-summary
R-STRASBOURG(config-router)# network 192.168.127.0 0.0.0.255
R-STRASBOURG(config-router)# network 10.0.0.4 0.0.0.3
R-STRASBOURG(config-router)# network 10.0.0.8 0.0.0.3

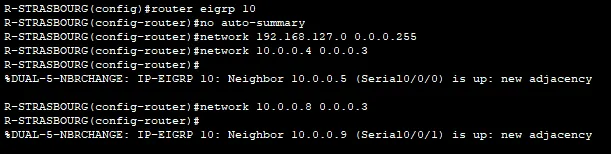

Figure 4 · EIGRP sur R-STRASBOURG

Vérifications

Vérifier le voisinage : Tapez show ip eigrp neighbors.

• Vous devez voir 2 voisins sur chaque routeur.
• La colonne Hold (temps avant déclaration de mort) doit être positive.
• La colonne Q Cnt (Queue Count) doit être à 0. Si elle est supérieure à 0, le routeur n’arrive pas à envoyer ses paquets (congestion).

Vérifier la table de routage : Tapez show ip route.

• Recherchez les lignes commençant par la lettre D (pour DUAL, l’algorithme d’EIGRP).
• Notez la distance administrative par défaut : 90.

Vérifier les protocoles : Tapez show ip protocols.

• Vérifiez la ligne « Autonomous System 10 ».
• Vérifiez que « Automatic network summarization is not in effect ».

Dépannage

Erreur « Not on common subnet » :

• Vérifiez les adresses IP WAN. Si R1 est en 10.0.0.1/30 et R2 en 10.0.0.5/30, ils ne peuvent pas se parler.

Erreur « K-value mismatch » :

• Très rare en labo, mais cela arrive si on modifie les poids de calcul de la métrique sur un routeur et pas l’autre. Les paramètres doivent être identiques.

Pas de voisinage (AS Mismatch) :

• Vérifiez show ip protocols sur chaque routeur. Si l’un est en router eigrp 10 et l’autre en router eigrp 11, ils s’ignorent.

Conseils et Bonnes Pratiques

Sécuriser avec Passive-Interface :

• Comme pour OSPF, ne laissez pas EIGRP envoyer des messages « Hello » vers vos PC ou commutateurs.
• Commande : passive-interface GigabitEthernet0/0.

La commande Bandwidth :

• EIGRP utilise la bande passante configurée sur l’interface pour calculer le meilleur chemin. Sur les liens série (Serial), la valeur par défaut (1,544 Mbit/s) est souvent fausse par rapport à la réalité.
• Bonne pratique : Toujours configurer la vitesse réelle.
• Commande sur l’interface : bandwidth 64 (pour une liaison à 64 kbit/s).

Redondance et équilibrage de charge :

• Si deux liens ont la même métrique, EIGRP utilise les deux (Load Balancing).
• C’est un excellent moyen de doubler votre vitesse entre deux sites.
