Configuration Réseau avec Netplan

Introduction

Cette procédure décrit la configuration réseau d’un serveur Ubuntu Server 24.04 LTS avec Netplan : adresse IP fixe, serveurs DNS et domaine de recherche, routes statiques, interface VLAN et agrégat de liens (bond), application sécurisée avec netplan try, puis contrôle de la résolution de noms par systemd-resolved.

Debian 13 utilise par défaut ifupdown et le fichier /etc/network/interfaces. Chaque étape donne donc l’équivalent Debian. L’exemple porte sur srv-lnx-01, qui reçoit l’adresse 192.168.10.21/24, la passerelle 192.168.10.254 et les contrôleurs de domaine DC01 (192.168.10.10) et DC02 (192.168.10.11) comme serveurs DNS du domaine lab.local.

Contexte et Justification

Un serveur doit avoir une adresse stable : il est joint par son nom DNS, référencé dans des règles de pare-feu et utilisé comme cible de supervision. Une configuration réseau manuelle par la commande ip est perdue au redémarrage, et une configuration persistante mal écrite peut couper l’accès distant au serveur.

Netplan apporte une description unique et déclarative du réseau :

Lisibilité : un fichier YAML décrit les interfaces, les adresses, les routes et le DNS.
Indépendance du moteur : la même description est traduite pour systemd-networkd (serveurs) ou NetworkManager (postes de travail).
Sécurité des changements : netplan try annule automatiquement une configuration non confirmée, ce qui évite de perdre la main sur un serveur distant.
Fonctions avancées : VLAN, bonds, ponts et routage par politique se déclarent dans le même fichier.

Concepts Clés

Netplan. Outil de configuration réseau par défaut d’Ubuntu depuis la version 17.10. Il lit les fichiers /etc/netplan/*.yaml par ordre alphabétique, fusionne leur contenu et génère la configuration du moteur choisi. Ubuntu 24.04 embarque Netplan 1.0, Ubuntu 26.04 LTS la version 1.2.

Renderer. Moteur qui applique la configuration : networkd pour systemd-networkd, utilisé sur Ubuntu Server, ou NetworkManager.

systemd-resolved. Service de résolution de noms local d’Ubuntu. Il écoute sur 127.0.0.53, et /etc/resolv.conf est un lien vers son fichier stub-resolv.conf. Les serveurs DNS déclarés dans Netplan lui sont transmis par interface.

VLAN. Interface virtuelle qui étiquette le trafic 802.1Q avec un identifiant, construite au dessus d’une interface physique (le lien parent). Le port du commutateur doit être configuré en trunk pour ce VLAN.

Bond. Agrégat de plusieurs interfaces physiques en une interface logique, pour la redondance (active-backup) ou la redondance et le débit (802.3ad, LACP). Le mode LACP exige une configuration correspondante sur le commutateur.

cloud-init. Sur les images cloud et souvent après une installation Ubuntu Server, cloud-init génère /etc/netplan/50-cloud-init.yaml et peut le réécrire. Il faut alors le désactiver pour la partie réseau avant de gérer Netplan à la main.

ifupdown. Outil historique de Debian, configuré par /etc/network/interfaces et piloté par ifup, ifdown et le service networking. C’est la configuration installée par défaut sur un serveur Debian 13 sans interface graphique.

Prérequis

Un serveur Ubuntu Server 24.04 LTS (ou Debian 13 pour la partie ifupdown), ici srv-lnx-01.
Un compte membre du groupe sudo.
Un accès console hors bande (console d’hyperviseur, iDRAC, iLO) en cas de perte de connectivité.
Le nom des interfaces, relevé avec ip -br link (ici ens33 pour l’interface principale de srv-lnx-01, ens19 et ens20 pour le bond de srv-lnx-02).
Les paramètres IP validés : adresse 192.168.10.21/24, passerelle 192.168.10.254, DNS 192.168.10.10 et 192.168.10.11, domaine lab.local.
Pour le VLAN et le bond, les ports du commutateur configurés en conséquence (trunk avec VLAN 20, agrégat LACP).

Points de Vigilance

YAML est sensible à l’indentation. Utilisez uniquement des espaces, jamais de tabulations, avec une indentation constante. Une erreur d’indentation rend tout le fichier invalide.

gateway4 et gateway6 sont dépréciés. Netplan affiche un avertissement pour ces clés. Déclarez la passerelle par défaut dans routes avec to: default.

Les fichiers doivent être protégés. Netplan avertit quand un fichier de /etc/netplan est lisible par d’autres que root. Appliquez chmod 600 à chaque fichier.

cloud-init peut écraser la configuration. Si /etc/netplan/50-cloud-init.yaml existe, désactivez la gestion réseau de cloud-init avant toute modification, sinon vos changements peuvent être perdus au redémarrage.

netplan apply ne supprime pas les interfaces virtuelles. Un bond ou un pont retiré du YAML subsiste jusqu’au redémarrage ou à sa suppression avec ip link delete.

Debian 13 et le nommage des interfaces. systemd 257 introduit un nouveau schéma de nommage des interfaces. Lors d’une mise à niveau depuis Debian 12, un nom peut changer et rendre /etc/network/interfaces invalide. Les notes de version Debian recommandent de vérifier ce point avant la mise à niveau.

Debian 13 remplace isc-dhcp-client. Le client DHCP historique est déprécié. Pour une interface en DHCP sous ifupdown, dhcpcd-base le remplace.

Choix Architecturaux & Alternatives

Quand choisir Netplan

Netplan est le choix naturel sur Ubuntu Server, où il est installé et utilisé par défaut. Il convient aussi aux images cloud Debian, qui l’utilisent, et à toute équipe qui veut une même syntaxe sur ses serveurs Ubuntu et Debian. Sur un serveur Debian 13 installé de façon classique, conserver ifupdown reste légitime : c’est la configuration par défaut, documentée et connue des équipes Debian.

Alternatives et comparatif

Option	Cas d’usage typique	Force principale	Faiblesse principale	Coût relatif
Netplan avec systemd-networkd	Ubuntu Server, images cloud	Déclaratif, `netplan try`, VLAN et bonds simples	Couche supplémentaire au dessus de networkd	Gratuit
ifupdown (/etc/network/interfaces)	Debian 13 installation standard	Défaut de Debian, simple, très documenté	Pas de retour arrière automatique, outil vieillissant	Gratuit
systemd-networkd natif	Configurations avancées ou minimales	Contrôle complet, aucune dépendance supplémentaire	Plusieurs fichiers `.network` et `.netdev` par interface	Gratuit
NetworkManager (nmcli)	Postes de travail, serveurs avec Wi-Fi ou VPN	Gestion dynamique, nombreux types de connexions	Plus lourd pour un serveur	Gratuit
ifupdown2	Hôtes Proxmox VE, configurations réseau complexes	Compatible interfaces, rechargement à chaud (`ifreload`)	Peu utilisé hors Proxmox et Cumulus	Gratuit

Impact des choix

Disponibilité. Un bond active-backup ou 802.3ad supprime le point de défaillance unique de la carte ou du câble. netplan try limite le risque de coupure lors d’un changement distant.
Sécurité. Un VLAN dédié à l’administration ou aux sauvegardes isole ces flux du trafic applicatif. Les fichiers Netplan peuvent contenir des secrets (Wi-Fi, 802.1X) et doivent rester lisibles par root seul.
Exploitation. Netplan uniformise la configuration sur les serveurs Ubuntu. Un parc mixte Debian et Ubuntu doit choisir entre deux syntaxes ou installer Netplan sur Debian.
Coût. Aucun coût logiciel. Le mode LACP impose des commutateurs compatibles.

Configuration

Identifier les interfaces et la configuration existante

ip -br link
ip -br addr
ls -l /etc/netplan/
sudo netplan get

Désactiver la gestion réseau par cloud-init (Ubuntu)

Si /etc/netplan/50-cloud-init.yaml existe :

echo 'network: {config: disabled}' | sudo tee /etc/cloud/cloud.cfg.d/99-disable-network-config.cfg
sudo mv /etc/netplan/50-cloud-init.yaml /root/50-cloud-init.yaml.bak

Configurer une adresse IP fixe, le DNS et une route

sudo nano /etc/netplan/01-srv-lnx-01.yaml

network:
  version: 2
  renderer: networkd
  ethernets:
    ens33:
      dhcp4: false
      dhcp6: false
      addresses:
        - 192.168.10.21/24
      routes:
        - to: default
          via: 192.168.10.254
        - to: 10.50.0.0/16
          via: 192.168.10.253
      nameservers:
        addresses: [192.168.10.10, 192.168.10.11]
        search: [lab.local]

La seconde route envoie le réseau 10.50.0.0/16 vers un routeur interne 192.168.10.253.

sudo chmod 600 /etc/netplan/01-srv-lnx-01.yaml
sudo netplan generate

netplan generate valide la syntaxe et génère la configuration sans l’appliquer.

Appliquer avec netplan try

sudo netplan try --timeout 120

Si l’accès est conservé, validez avec la touche Entrée avant la fin du délai. Sans confirmation, l’ancienne configuration est restaurée. Pour une application définitive sans délai, une fois la configuration validée :

sudo netplan apply

Les notes de Netplan signalent des bogues connus de netplan try : en cas d’expiration ou d’annulation, vérifiez que la configuration a bien été restaurée. Un redémarrage remet le réseau dans l’état décrit sur disque.

Ajouter une interface VLAN

Ajoutez une interface sur le VLAN 20 (réseau de sauvegarde 192.168.20.0/24), portée par ens33 :

network:
  version: 2
  renderer: networkd
  ethernets:
    ens33:
      dhcp4: false
      addresses: [192.168.10.21/24]
      routes:
        - to: default
          via: 192.168.10.254
      nameservers:
        addresses: [192.168.10.10, 192.168.10.11]
        search: [lab.local]
  vlans:
    vlan20:
      id: 20
      link: ens33
      addresses: [192.168.20.21/24]

Ne déclarez pas de route par défaut sur le VLAN : une seule passerelle par défaut évite un routage asymétrique.

Configurer un bond LACP

Sur srv-lnx-02 (192.168.10.22), serveur physique dont les deux interfaces ens19 et ens20 sont reliées à un agrégat LACP du commutateur, le bond porte l’adresse du serveur :

network:
  version: 2
  renderer: networkd
  ethernets:
    ens19: {}
    ens20: {}
  bonds:
    bond0:
      interfaces: [ens19, ens20]
      addresses: [192.168.10.22/24]
      routes:
        - to: default
          via: 192.168.10.254
      nameservers:
        addresses: [192.168.10.10, 192.168.10.11]
        search: [lab.local]
      parameters:
        mode: 802.3ad
        lacp-rate: fast
        mii-monitor-interval: 100
        transmit-hash-policy: layer3+4

Pour une redondance sans configuration du commutateur, utilisez mode: active-backup et ajoutez primary: ens19.

Contrôler systemd-resolved

resolvectl status ens33
resolvectl query dc01.lab.local
sudo resolvectl flush-caches
ls -l /etc/resolv.conf

/etc/resolv.conf doit pointer vers /run/systemd/resolve/stub-resolv.conf, qui renvoie vers 127.0.0.53.

Équivalent sur Debian 13 avec ifupdown

Sauvegardez le fichier puis éditez-le :

sudo cp /etc/network/interfaces /root/interfaces.$(date +%F).bak
sudo nano /etc/network/interfaces

source /etc/network/interfaces.d/*

auto lo
iface lo inet loopback

# Interface principale
auto ens33
iface ens33 inet static
    address 192.168.10.21/24
    gateway 192.168.10.254
    up ip route add 10.50.0.0/16 via 192.168.10.253
    down ip route del 10.50.0.0/16 via 192.168.10.253

# VLAN 20 (paquet vlan si l'interface n'est pas créée)
auto ens33.20
iface ens33.20 inet static
    address 192.168.20.21/24

Le DNS se règle dans /etc/resolv.conf :

search lab.local
nameserver 192.168.10.10
nameserver 192.168.10.11

Les options dns-nameservers et dns-search dans /etc/network/interfaces ne sont prises en compte que si le paquet resolvconf est installé. Sans lui, /etc/resolv.conf est écrit directement.

Pour le bond de srv-lnx-02, installez ifenslave puis déclarez, à la place de l’interface principale :

auto bond0
iface bond0 inet static
    address 192.168.10.22/24
    gateway 192.168.10.254
    bond-slaves ens19 ens20
    bond-mode 802.3ad
    bond-miimon 100
    bond-lacp-rate fast
    bond-xmit-hash-policy layer3+4

Appliquez interface par interface, depuis la console de préférence, car ifupdown n’a pas de retour arrière automatique :

sudo ifdown ens33 && sudo ifup ens33
sudo ifup ens33.20

Pour utiliser Netplan sur Debian 13, installez netplan.io et systemd-resolved, activez systemd-networkd, décrivez la configuration en YAML comme ci-dessus, puis désactivez les interfaces correspondantes dans /etc/network/interfaces pour éviter un double pilotage.

Vérifications

Adresses : ip -br addr affiche 192.168.10.21/24 sur ens33, 192.168.20.21/24 sur vlan20 et l’état UP.

Résultat de la commande.

Figure 1 · Résultat de la commande.

Routes : ip route affiche default via 192.168.10.254 dev ens33 et 10.50.0.0/16 via 192.168.10.253.

État Netplan : sudo netplan status résume interfaces, adresses, routes et DNS appliqués.

Bond (srv-lnx-02) : cat /proc/net/bonding/bond0 affiche Bonding Mode: IEEE 802.3ad Dynamic link aggregation et deux interfaces esclaves en état up.

DNS : resolvectl status ens33 liste 192.168.10.10 et 192.168.10.11 avec le domaine lab.local, et getent hosts dc01.lab.local renvoie 192.168.10.10.

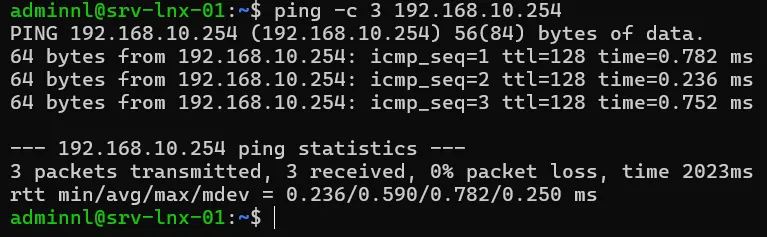

Connectivité : ping -c 3 192.168.10.254 répond, ainsi que la connexion SSH depuis le poste d’administration.

Résultat de la commande.

Figure 2 · Résultat de la commande.

Persistance : après sudo reboot, la configuration est identique.

Dépannage

« Invalid YAML » ou « Error in network definition » : l’indentation ou une clé est incorrecte. Le message indique la ligne et la colonne ; sudo netplan generate --debug donne le détail.

« Permissions for /etc/netplan/… are too open » : appliquez sudo chmod 600 /etc/netplan/*.yaml.

La configuration revient à l’ancienne après redémarrage : cloud-init a régénéré 50-cloud-init.yaml. Vérifiez la présence de 99-disable-network-config.cfg et supprimez le fichier régénéré.

Le DNS ne répond pas alors que le réseau fonctionne : systemd-resolved est arrêté ou /etc/resolv.conf n’est plus un lien. Vérifiez systemctl status systemd-resolved et recréez le lien avec sudo ln -sf /run/systemd/resolve/stub-resolv.conf /etc/resolv.conf.

Le bond reste avec une seule interface active en 802.3ad : le commutateur n’est pas configuré en LACP sur les deux ports. Vérifiez Partner Mac Address dans /proc/net/bonding/bond0, qui doit être différent de 00:00:00:00:00:00.

Debian, « ifup: unknown interface » : l’interface n’est pas déclarée dans /etc/network/interfaces ou le nom a changé. Comparez avec ip -br link.

Conseils et Bonnes Pratiques

Un fichier par serveur ou par fonction. Préfixez les fichiers (01-, 10-) et gardez une configuration par fichier lisible. Netplan fusionne les fichiers par ordre alphabétique.

Toujours netplan try à distance. Le délai de restauration protège contre une coupure. Gardez en parallèle un accès console.

Versionnez /etc/netplan. Une copie dans un dépôt Git ou un outil de gestion de configuration documente chaque changement et facilite le retour arrière.

Réservez les adresses dans l’IPAM et le DNS. Déclarez l’adresse fixe dans l’outil de gestion d’adresses et créez les enregistrements A et PTR sur DC01 avant la mise en service.

Préférez LACP quand le commutateur le permet. Il détecte les erreurs de câblage et répartit la charge. active-backup reste le choix par défaut sur des commutateurs non empilés.

Une seule passerelle par défaut. Les réseaux supplémentaires se joignent par des routes spécifiques, ou par routage par politique si le flux retour doit sortir par l’interface d’entrée.
