PROCÉDURE

DHCP Relay

05. Réseau

Référence
CIS-NET-CFG
Version
1.1
Création
23/11/2025
Révision
16/10/2026

Objectif

L’objectif est de permettre à des clients situés dans un VLAN de recevoir une adresse IP d’un serveur DHCP situé dans un autre VLAN ou un réseau distant.

Contexte et Justification

  • Le Problème : Lorsqu’un PC démarre, il crie « J’ai besoin d’une IP ! » (DHCP DISCOVER). Ce cri est un Broadcast (255.255.255.255). Par sécurité et performance, les routeurs arrêtent net les broadcasts. Ils ne traversent jamais les interfaces.
  • La Conséquence : Si votre serveur DHCP est dans le VLAN « Serveurs » et votre PC dans le VLAN « Compta », le serveur n’entendra jamais le PC.
  • La Solution : Le « DHCP Relay » (ou IP Helper). Le routeur intercepte le cri du PC, le transforme en message direct (Unicast) et l’envoie lui-même au serveur DHCP.

Concepts Clés : IP Helper-Address

Commande ip helper-address : C’est la commande magique. Elle dit au routeur : « Si tu entends un broadcast sur cette interface, ne le jette pas. Envoie-le à cette adresse IP précise. »

Emplacement : On configure toujours le relais sur l’interface du côté des Clients (celle qui reçoit le cri), pas du côté du serveur.

Topologie et Plan d’Adressage

Scénario : Centralisation des services.

  • R1 : Fait le lien entre les VLANs.
  • SRV : Un serveur dédié qui gère les adresses IP, situé dans le VLAN 20.
  • PC : Un ordinateur dans le VLAN 10 qui a besoin d’une IP.
Équipement Interface IP / Masque Description
R1 G0/0.10 192.168.10.254 /24 Passerelle VLAN 10
G0/0.20 192.168.20.254 /24 Passerelle VLAN 20
SRV NIC 192.168.20.1 /24 Serveur DHCP
SW01 / / Switch
PC NIC DHCP PC Client

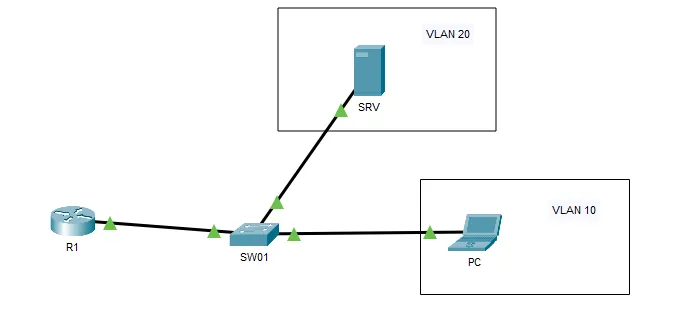

Topologie et Plan d’Adressage

Figure 1 · Topologie et Plan d'Adressage

Configuration

Configuration du Serveur DHCP

Même si le serveur est physiquement dans le réseau 20, il doit avoir une configuration (pool) pour le réseau 10 !

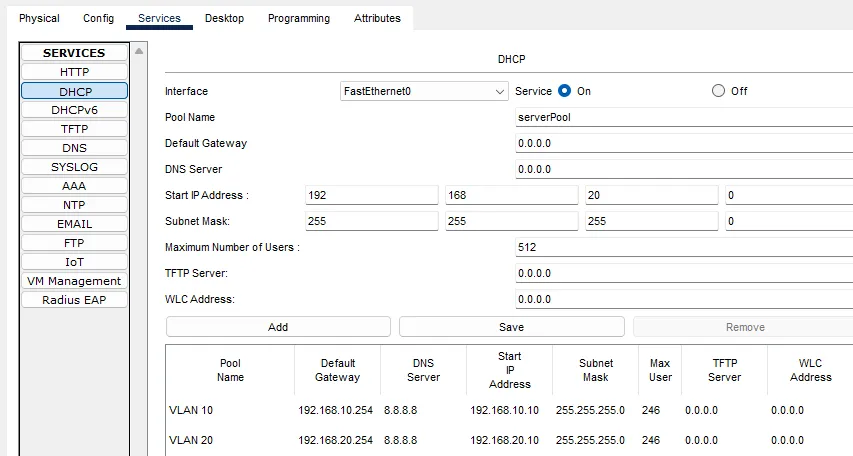

Pools DHCP du serveur (VLAN 10 et VLAN 20)

Figure 2 · Pools DHCP du serveur (VLAN 10 et VLAN 20)

Relais sur R1

Justification : On va sur l’interface du VLAN 10 (là où sont les clients) et on leur indique où est le serveur.

  1. Entrez dans la sous-interface des clients (VLAN 10).
  2. Ajoutez l’adresse du serveur DHCP cible.
R1(config)# interface g0/0.10
R1(config-subif)# ip helper-address 192.168.20.1

Relais sur R1

Figure 3 · Relais sur R1

Vérifications

Sur le PC Client :

  1. Ouvrez l’invite de commande.
  2. Tapez ipconfig /release puis ipconfig /renew.
  3. Si ça marche, vous recevez une IP en 192.168.10.x.
  4. Tapez ipconfig /all pour vérifier que le serveur DHCP indiqué est bien 192.168.20.1.

Adresse obtenue par le PC client

Figure 4 · Adresse obtenue par le PC client

Sur R1 : Tapez show ip interface GigabitEthernet0/0.10. Cherchez la ligne Helper address is 192.168.20.1.

Sur SRV : Consultez la liste des baux attribués : vous devez y voir l’adresse MAC du PC (sur un routeur Cisco faisant office de serveur DHCP, la commande est show ip dhcp binding).

Dépannage

Le PC ne reçoit rien (APIPA 169.254.x.x) :

  • Ping : R1 arrive-t-il à pinger le serveur (192.168.20.1) ? Si le routeur ne peut pas joindre le serveur, il ne peut pas relayer la demande.
  • Emplacement du Helper : Avez-vous mis la commande sur l’interface .20 ? C’est une erreur. Elle doit être sur l’interface .10 (celle qui est dans le même réseau que le PC).

Le Serveur reçoit la demande mais ne répond pas :

  • Avez-vous créé le pool correspondant au réseau 192.168.10.0 sur le serveur ? Si le serveur ne connaît pas ce réseau, il ignore la demande.

Conseils et Bonnes Pratiques

Redondance DHCP :

  • Vous pouvez mettre plusieurs commandes ip helper-address sur la même interface si vous avez plusieurs serveurs DHCP (un principal et un secours).
ip helper-address 192.168.20.1
ip helper-address 192.168.20.2

Autres protocoles relayés :

  • Par défaut, ip helper-address ne relaye pas que le DHCP (Port 67/68). Il relaye aussi le DNS (53), le NTP (Time, 37), le TFTP (69), etc.
  • Si vous voulez limiter cela (par sécurité), vous pouvez utiliser la commande ip forward-protocol pour choisir finement.

DHCP Snooping (Sécurité Switch) :

  • Attention, si vous activez le DHCP Snooping sur vos switchs (pour empêcher les faux serveurs DHCP), n’oubliez pas de configurer le port vers le routeur/serveur en mode « Trust », sinon les offres DHCP légitimes seront bloquées par le switch.
